3D-модель "Вертикальная кассетница (органайзер) для радиодеталей"
- Добавлено: 28.12.2025, 12:21
- Кол-во. файлов: 4
- Формат: .stl, stp
- Категория: Органайзеры
- Размер: 0,4 Мб.
- Добавил: Гость
- Скачано: 4
Модель для 3D-печати "Вертикальная кассетница (органайзер) для радиодеталей" Формат .stl

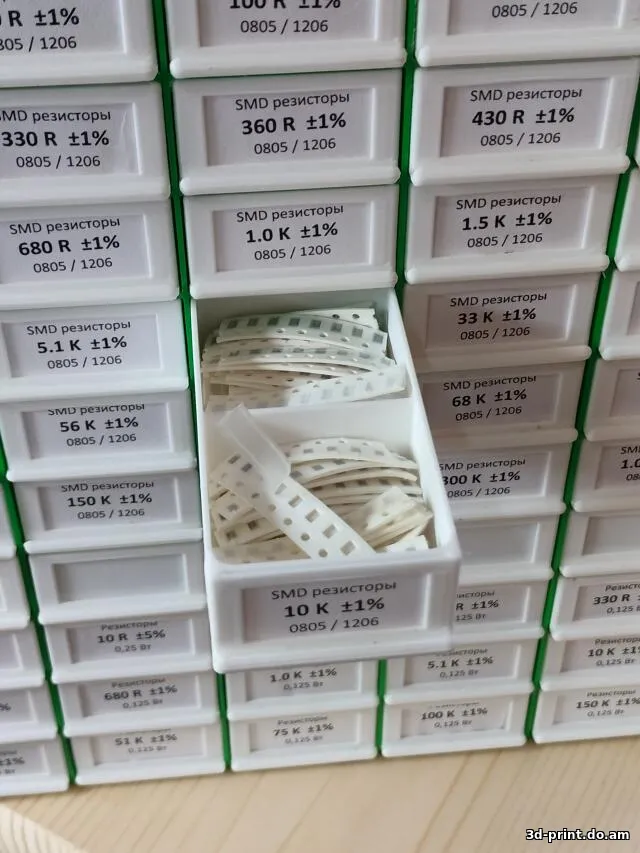

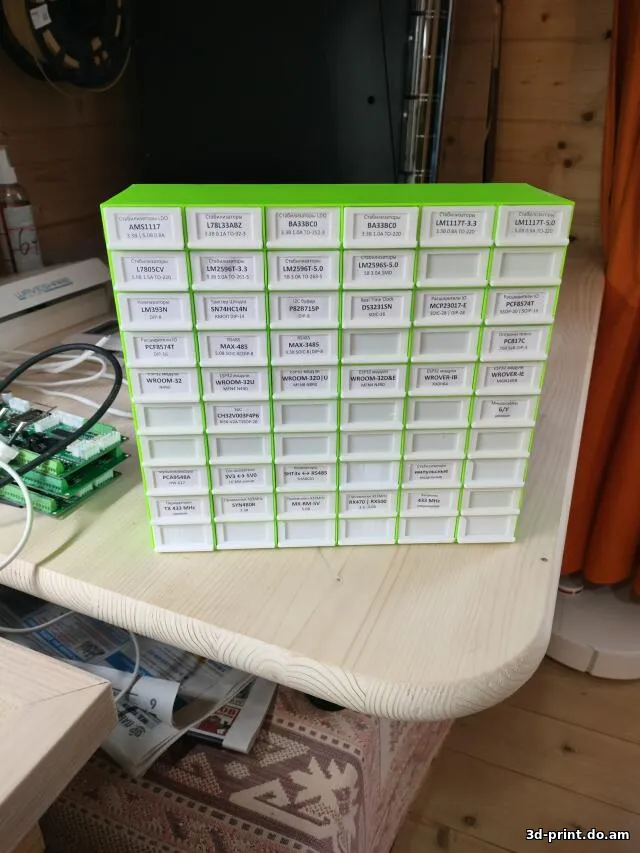

Ещё одна кассетница для радиодеталей или просто мелких объектов. Конечно, таких полно здесь и на других ресурсах, но я все-таки нарисовал свою. Подбирал размеры и оптимизировал долго, после чего напечатал 4 шт. с приемлемым для меня качеством. Особенности: 1. Общий размер примерно 240 * 215 * 78 мм. Обратите внимание: область печати должна быть не меньше 240 мм 2. 60 ячеек к кассетнице, максимальный внутренний размер 71 * 36 * 12 мм. Размер выбран исходя из длины нового китайского резистора 3. Ячейка может быть с перегородкой и без. Перегородка позволяет хранить в одной ячейке детали со сходными характеристиками: например резисторы 0805 и 1206 одного номинала или SMD и DIP микросхемы. 4. Корпус и ячейки снабжены фиксаторами - выступы выступы на боковых стенках и углубления в корпусе не дают самопроизвольно открываться ячейками при неосторожном наклоне вперед. 5. На верхней грани корпуса есть выступ, за который "держится" ячейка в выдвинутом положении. Да, это "нависание", но печатается терпимо. Поэтому не стоит выставлять высокую температуру при печати. 6. "Ручки" для ячеек специально сделаны небольшими, дабы ящики можно было ставить вплотную друг к другу. 7. На лицевой стороне каждой ячейки предусмотрено окно под вкладыш с надписями. Тоже с нависаниями.
Самые лучшие результаты у меня получились при PETG корпус + ABS ячейки. При печати не нужно применять никаких поправочных масштабирований, я долго и упорно подбирал размеры ящичков. Впрочем, это может быть только для моего принтера и пластика. Корпус, в принципе, лучше всего печатать PetG, но вполне можно и PLA. Но у PLA у меня получилось больше "паутины". Паутина возникает в момент начала печати "зацепов" ящичков на верхней стенке. C ABS что-то у меня "не пошло", но я не помню что именно, бросил. Ящички печатал PLA, PetG, ABS. Ящики из PLA слишком плохо "скользят" внутри ячеек корпуса, и слишком сильно фиксируются в защелках. Хотя в остальном все хорошо. Не понравилось. Ящики из PETG неплохи, но "длинное нависание" над окном для бумажки портит всю картину. Печатать больше не буду. Но если убрать нависание (я срезал ножом) - пойдет для сельской местности Ящики из ABS получились максимально идеально - хорошо скользят, но при этом хорошо защелкиваются, ничего не провисает, ничего не хрустит. Ничего не трескается несмотря на тонкую стенку, но для надежного склеивания слоев на некоторых "подозрительных" ящичках мазал кисточкой с ацетоном на улице с небольшой сушкой.
1. Скачайте файл с Google Drive
2. После полной загрузки скачанный файл будет отображен в шторке уведомлений (сверху), а также будет находится в папке "Download" (необходим любой файловый менеджер )
3. Загрузите скачанный файл с Google Drive в ваше ПО (слайсер) 3D принтера (Cura, PrusaSlicer, Simplify3D, Repetier-Host) и нажатием кнопку (Open File, Import, Load Model). После загрузки вы увидите 3D-модель на рабочем поле
4. Настройте параметры печати. Тип материала (PLA, PETG и т.п.) => скорость печати => слой, поддержка, плотность заполнения (infill) и т.д.
5. Сделайте слайсинг (подготовку G-code). После настройки нажмите Slice — программа создаст G-code (инструкции для принтера).
6. Передайте файл на принтер. Через SD-карту, флешку, Wi-Fi или USB — зависит от вашего принтера => обычно передается не сам STL, а уже G-code.
1.STL (.stl) - Самый распространённый. Описывает геометрию модели (только форму, без цвета и текстур).
2.OBJ (.obj) - Хранит геометрию + текстуры, цвета, материалы.
3.3MF (.3mf) - Новый универсальный формат: геометрия, цвета, поддержка, материалы, настройки.
4.AMF (.amf) - Старый формат, альтернатива STL, но с поддержкой цветов и материалов.
5.G-code (.gcode) - Не 3D модель! Это уже готовые команды для 3D-принтера.
1.Не оставляйте принтер без присмотра (особенно FDM) — возможен перегрев, возгорание, механические сбои.
2.Работайте в хорошо проветриваемом помещении — при печати могут выделяться пары пластика (особенно ABS, ASA, Resin).
3.Осторожно с нагретыми частями — стол, экструдер, сопло могут нагреваться до 200–250°C и выше.
4.Используйте СИЗ при работе с фотополимерной смолой (resin) — перчатки, очки, вытяжка — обязательно.
Подготовка к печати
1.Калибровка стола (bed leveling) — очень важно: кривой стол = плохая адгезия, отслоение, смещение слоев.
2.Проверка модели в слайсере — проверьте, что модель не повреждена, нет ошибок в сетке (mesh errors).
3.Очистка сопла и стола — удалите остатки пластика, обезжирьте стол спиртом (стекло, текстолит).
4.Подходящие параметры печати — температура стола, сопла, скорость, высота слоя — всё должно быть настроено под ваш пластик.
Во время печати
1.Следите за первым слоем — он самый важный. Если плохо прилип — остановите и начните заново.
2.Следите за намоткой филамента — чтобы катушка свободно вращалась, без запутывания.
После печати
1.Дайте детали остыть перед снятием — иначе можно повредить стол или модель.
2.Очистите стол и экструдер — снимите лишний пластик.
3.Храните филамент сухим — многие пластики боятся влаги (особенно Nylon, PETG, TPU).
Общие рекомендации
1.Делайте регулярное ТО: проверка натяжения ремней, чистка осей, смазка.
2.Следите за уровнем филамента.
3.Не ленитесь прочитать руководство к вашему принтеру — у каждого свои нюансы.
