3D-модель "CRUX35HD DJI O4 крепления\маунты"
- Добавлено: 15.03.2026, 22:04
- Кол-во. файлов: 14
- Формат: .stl, m3d
- Категория: Робототехника
- Размер: 8,7 Мб.
- Добавил: Гость
- Скачано: 8
Модель для 3D-печати "CRUX35HD DJI O4 крепления\маунты" Формат .stl
Набор различных креплений для квадрокоптера HappyModel CRUX35 HD с установленным DJI O4 air unit с линз-модом O3 (юнит DJI O4 установлен в корпус Axisflying O4 Lite Air Unit Case). Кронштейн камеры под фиксированным углом в 30°. Версия 1 больше размером и "просторнее", версия 2 более компактная - в ней помещается только HappyModel EP1 elrs-приемник.

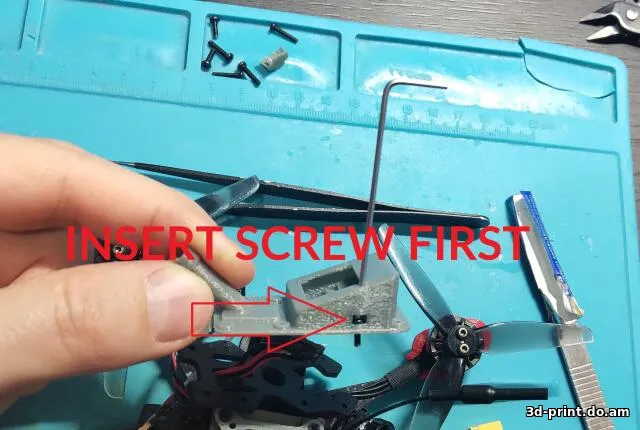

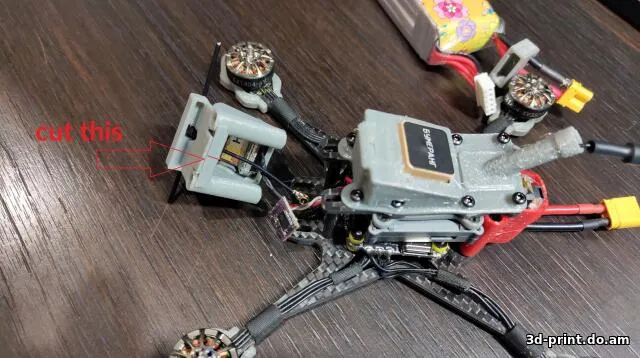

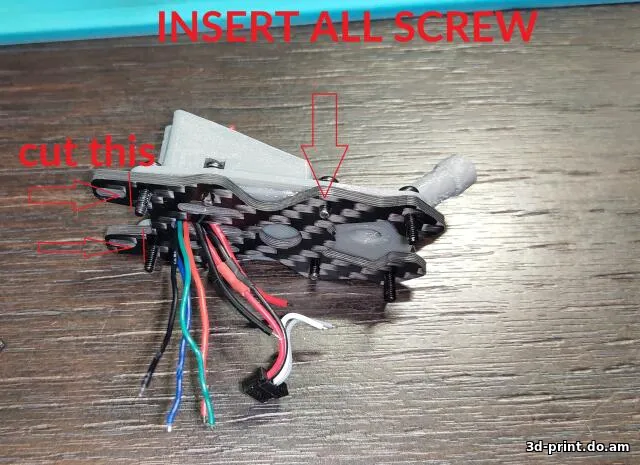

1. Подвесной кронштейн-переходник для DJI O4 в корпусе Axisflying. Два варианта - винты с плоской шляпкой и конической. В кронштейн сначала вклеиваем гайки, они для крепления кронштейна к верхней деке рамы и потом прикручиваем юнит в корпусе. 2. Задний кронштейн для пищалки JHE20B и конденсатора. Примеряем всё и вырезаем отверстия для светодиода и кнопки сброса писка. также подрезаем пластик для удобного вывода проводов от конденсатора. (Отверстия не проектировал в модели, потому что цельные стенки лучше печатаются на FDM) 3. Верхний кронштейн для GPS, BEC и антенны. GPS размер 18x18mm (типа Foxeer M10Q 180), BEC от полетного контрорллера SpeedyBee F405 AIO 40A. Прежде всего просовываем винты для крепления DJI unit в скрытые полости под GPS - шестигранником прокалываем сверху пластик - в этих местах запроектированы утоньшения. Далее помещаем внутрь GPS модуль с подсоединенными разъемом и проводами, выводим провода наружу в отверсия. Дале устанавливаем BEC под GPS, на BEC нужно демонтировать разъемы и запаять провода, можно обернуть фольгой, чтобы было меньше помех для GPS. Если антенна уже подсоединена к DJI O3 unit и не будет отключаться, то разрезаем по длине трубу для установки антенны. Далее обрезаем торчащие концы штатной установки камеры на верхней деке рамы, вставляем все винты и соединяем деку с кронштейном. Далее устанавливаем vtx антенну и скручиваем всё вместе с DJI O4 unit (если маунт под антенну разрезался, то установив её - заплавляем шов паяльником). 4. Кронштейн камеры и elrs антенны. Кронштей сделан шире посадочных мест на раме, чтобы удобно было установить камеру и чтобы камера надежно фиксировалась после установки - в нижней-внутренней части кронштейна разрезаем ленту фиксации ELRS приемника. Сначала устанавливаем камеру в кронштейн - она помещается очень плотно. Далее разрезаем цилиндры удержания elrs антенны, устанавливаем антенну - протягивая кабель вовнутрь кронштейна и установив - заплавляем разрезанные цилиндры паяльником. Далее слегка надеваем кронштейн на стойки рамы и заплавляем по правильной длине - паяльником ранее разрезанную ленку фиксации elrs приемника. Далее надеваем на стойки до конца кронштейн с камерой - натягиваем на раму переднюю часть кронштейна - носок. Далее вставляем внутрь кронштейна elrs приемник в нижнюю полость для него. 5. Окончательно скручиваем всё вместе.
Набор различных креплений для квадрокоптера HappyModel CRUX35 HD с установленным DJI O4 air unit с линз-модом O3 (юнит DJI O4 установлен в корпус Axisflying O4 Lite Air Unit Case). Кронштейн камеры под фиксированным углом в 30°. Версия 1 больше размером и "просторнее", версия 2 более компактная - в ней помещается только HappyModel EP1 elrs-приемник.
1. Подвесной кронштейн-переходник для DJI O4 в корпусе Axisflying. Два варианта - винты с плоской шляпкой и конической. В кронштейн сначала вклеиваем гайки, они для крепления кронштейна к верхней деке рамы и потом прикручиваем юнит в корпусе. 2. Задний кронштейн для пищалки JHE20B и конденсатора. Примеряем всё и вырезаем отверстия для светодиода и кнопки сброса писка. также подрезаем пластик для удобного вывода проводов от конденсатора. (Отверстия не проектировал в модели, потому что цельные стенки лучше печатаются на FDM) 3. Верхний кронштейн для GPS, BEC и антенны. GPS размер 18x18mm (типа Foxeer M10Q 180), BEC от полетного контрорллера SpeedyBee F405 AIO 40A. Прежде всего просовываем винты для крепления DJI unit в скрытые полости под GPS - шестигранником прокалываем сверху пластик - в этих местах запроектированы утоньшения. Далее помещаем внутрь GPS модуль с подсоединенными разъемом и проводами, выводим провода наружу в отверсия. Дале устанавливаем BEC под GPS, на BEC нужно демонтировать разъемы и запаять провода, можно обернуть фольгой, чтобы было меньше помех для GPS. Если антенна уже подсоединена к DJI O3 unit и не будет отключаться, то разрезаем по длине трубу для установки антенны. Далее обрезаем торчащие концы штатной установки камеры на верхней деке рамы, вставляем все винты и соединяем деку с кронштейном. Далее устанавливаем vtx антенну и скручиваем всё вместе с DJI O4 unit (если маунт под антенну разрезался, то установив её - заплавляем шов паяльником). 4. Кронштейн камеры и elrs антенны. Кронштей сделан шире посадочных мест на раме, чтобы удобно было установить камеру и чтобы камера надежно фиксировалась после установки - в нижней-внутренней части кронштейна разрезаем ленту фиксации ELRS приемника. Сначала устанавливаем камеру в кронштейн - она помещается очень плотно. Далее разрезаем цилиндры удержания elrs антенны, устанавливаем антенну - протягивая кабель вовнутрь кронштейна и установив - заплавляем разрезанные цилиндры паяльником. Далее слегка надеваем кронштейн на стойки рамы и заплавляем по правильной длине - паяльником ранее разрезанную ленку фиксации elrs приемника. Далее надеваем на стойки до конца кронштейн с камерой - натягиваем на раму переднюю часть кронштейна - носок. Далее вставляем внутрь кронштейна elrs приемник в нижнюю полость для него. 5. Окончательно скручиваем всё вместе.
