3D-модель "АКБ MAKITA 5S2P на ! 21700 ! ячейках"
- Добавлено: 19.07.2026, 14:29
- Кол-во. файлов: 9
- Формат: .stl
- Категория: Сделай сам
- Размер: 1,1 Мб.
- Добавил: Гость
- Скачано: 12
Модель для 3D-печати "АКБ MAKITA 5S2P на ! 21700 ! ячейках" Формат .stl

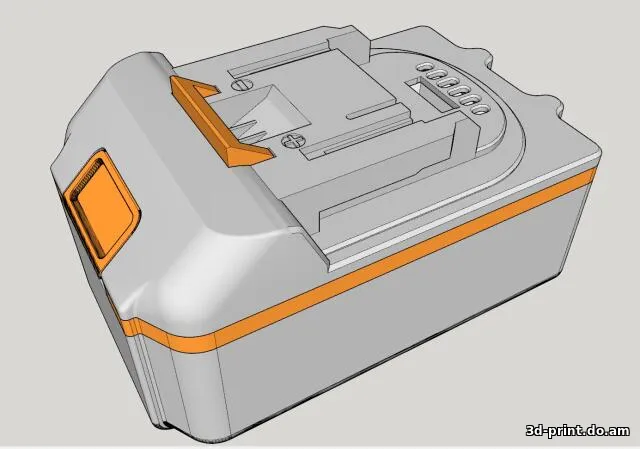

АКБ типа MAKITA 21v на 21700 ячейках Собирал свою модель на основе чужих разных работ, многое переделано. Это первая готовая итерация корпуса с исправлениями в модели. Первый АКБ без проблем служит уже год, потребовалось сделать второй.

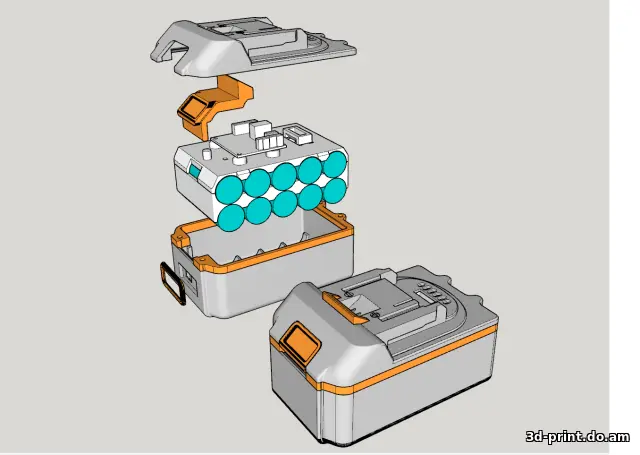

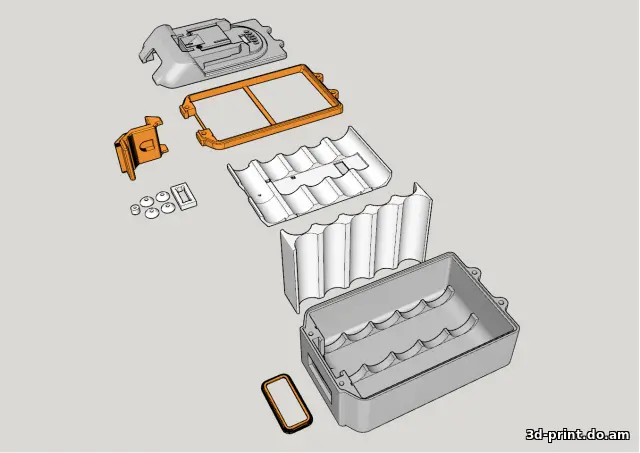

Печать PETG слой 0.2мм. Размеры АКБ 135мм 81мм 68мм (корпус немного крупнее стандартных, но мне везде подходит). Нужны латунные резьбовые вставки 4шт на 3мм. В оранжевую часть вплавить не нарушив соосность резьбовые вставки СВЕРХУ вниз, оставив вверху 1мм для того чтобы эти вставки были направляющими для приклейки (дихлорметаном) средней части к верхней крышки, затем можно срезать два поперечных держателя на средней части. Винты корпуса впотай м3 20мм 2шт и 22мм 2шт. Индикатор заряда по желанию и XH2.54 6pin разъем для балансира. Плата BMS. 10шт банок 21700.
АКБ типа MAKITA 21v на 21700 ячейках Собирал свою модель на основе чужих разных работ, многое переделано. Это первая готовая итерация корпуса с исправлениями в модели. Первый АКБ без проблем служит уже год, потребовалось сделать второй.
Печать PETG слой 0.2мм. Размеры АКБ 135мм 81мм 68мм (корпус немного крупнее стандартных, но мне везде подходит). Нужны латунные резьбовые вставки 4шт на 3мм. В оранжевую часть вплавить не нарушив соосность резьбовые вставки СВЕРХУ вниз, оставив вверху 1мм для того чтобы эти вставки были направляющими для приклейки (дихлорметаном) средней части к верхней крышки, затем можно срезать два поперечных держателя на средней части. Винты корпуса впотай м3 20мм 2шт и 22мм 2шт. Индикатор заряда по желанию и XH2.54 6pin разъем для балансира. Плата BMS. 10шт банок 21700.
