3D-модель "Центробежный вентилятор универсальный"
- Добавлено: 18.07.2026, 12:17
- Кол-во. файлов: 2
- Формат: .stl
- Категория: Сделай сам
- Размер: 0,2 Мб.
- Добавил: Гость
- Скачано: 4
Модель для 3D-печати "Центробежный вентилятор универсальный" Формат .stl

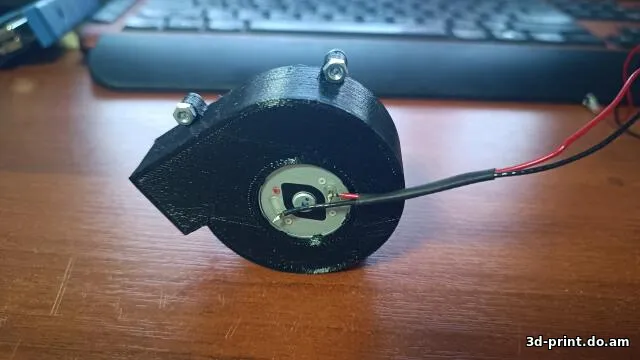

3D модель центробежного вентилятора ("улитки") для распространённого стандартного электродвигателя типа М25Е-4, которые стоят везде, начиная от старых кассетных плееров, заканчивая CD приводами. Диаметр вентилятора 55 мм. При питании от 6 В обороты по датащиту около 5500 в минуту, но с крыльчаткой на валу, конечно, поменьше. По производительности - пакет 30 литров надувает за 34 секунды, что примерно равно 3,2 куб. метра в час.
Диаметр вала двигателя 2 мм, после печати рассверлить отверстие сверлом 1,7 мм, после чего крыльчатка плотно садится на вал двигателя. Посадочное место для двигателя в корпусе улитки чуть больше, чем сам двигатель. Плотность посадки двигателя в улитку регулируем намоткой изоленты на мотор (1 слой - двигатель садится плотно, но можно извлечь при необходимости. 2 слоя - двигатель садится очень плотно, извлечь его становится тяжело). Имеются три проушины для винтов М3 для крепления крышки кулера к основному корпусу, а так же для крепления самого кулера к чему-либо. Работает тихо (если двигатель не убитый). Сделал для продувки воздуха через озонатор воды. Печатал PETG (0,2 мм слой).
3D модель центробежного вентилятора ("улитки") для распространённого стандартного электродвигателя типа М25Е-4, которые стоят везде, начиная от старых кассетных плееров, заканчивая CD приводами. Диаметр вентилятора 55 мм. При питании от 6 В обороты по датащиту около 5500 в минуту, но с крыльчаткой на валу, конечно, поменьше. По производительности - пакет 30 литров надувает за 34 секунды, что примерно равно 3,2 куб. метра в час.
Диаметр вала двигателя 2 мм, после печати рассверлить отверстие сверлом 1,7 мм, после чего крыльчатка плотно садится на вал двигателя. Посадочное место для двигателя в корпусе улитки чуть больше, чем сам двигатель. Плотность посадки двигателя в улитку регулируем намоткой изоленты на мотор (1 слой - двигатель садится плотно, но можно извлечь при необходимости. 2 слоя - двигатель садится очень плотно, извлечь его становится тяжело). Имеются три проушины для винтов М3 для крепления крышки кулера к основному корпусу, а так же для крепления самого кулера к чему-либо. Работает тихо (если двигатель не убитый). Сделал для продувки воздуха через озонатор воды. Печатал PETG (0,2 мм слой).
