3D-модель "Ещё одна лампа Гувера"
- Добавлено: 19.07.2026, 15:34
- Кол-во. файлов: 13
- Формат: .stl, STEP
- Категория: Сделай сам
- Размер: 3,1 Мб.
- Добавил: Гость
- Скачано: 25
Модель для 3D-печати "Ещё одна лампа Гувера" Формат .stl

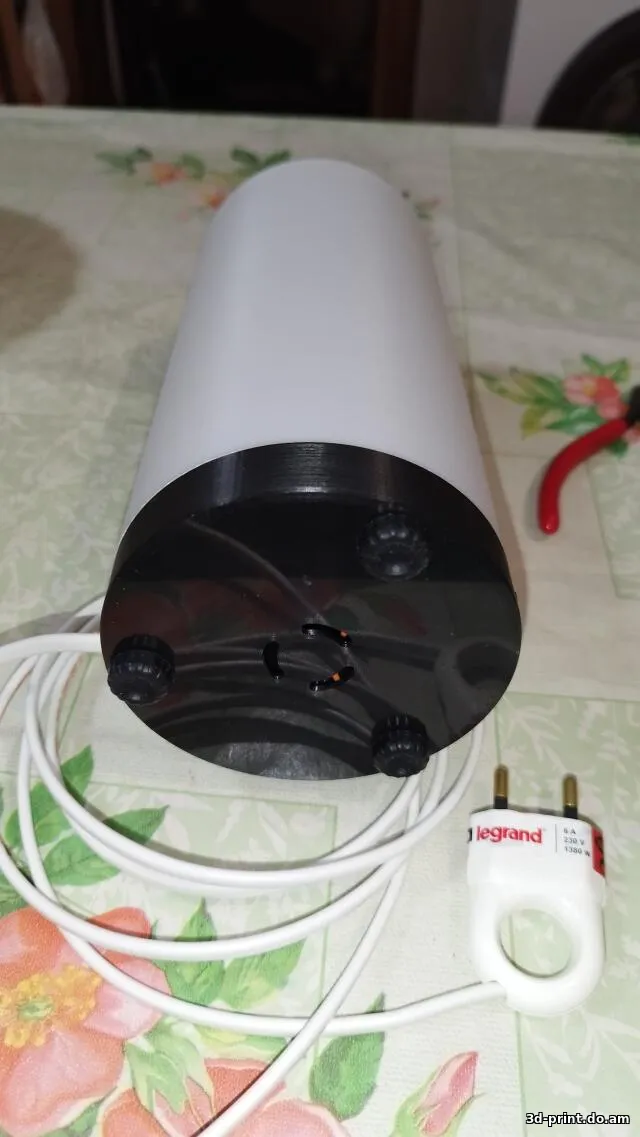

Моя версия полностью печатной Гувер-лампы, с дизайном подсмотренным как то на этом же ресурсе (если не ошибаюсь, делал её года 4 назад ещё). Задумка была сделать на 100% печатной, с сетевым ПБ внутри и дополнительным портом USB для зарядки. Таких ламп около 10ка работают по родне, много лет. По этому могу смело предложить для повторения. Начинку можете ставить любую, я платы делал сам (ЛУТом), под разные прошивки и функционал. ПБ было тоже 3 разных варианта (по наличию на Али. отличались только вставки для их установки). Для подгонки под Вашу электронику добавил файл STEP центральной колонны. На USB порт зарядки можно подать как питание 5В с встроенного БП, так и подходящий преобразователь для быстрой зарядки. Ножки были двух вариантов -декоративные на самоклейке из мебельных магазинов; -резиновые на винте М3 от корпусного оборудования (с работы, излишки)). Для установки последних используется шаблон (для сверления и нарезки резьбы), в комплекте.
Желательно всё кроме плафона) печать АБС, с учётом усадки! Заполнение от 30%, стенки в 4 периметра (соплом 0,4) желательны, всё без поддержек. Плафоны печатаю натуральным HIPS-ом (без красителей!). Можно взять и натуральный ABS, но он желтит в натуральном цвете. Прозрачные пластики не рекомендую, хотя всё на Ваше усмотрение. Плафон печатается вверх дном в режиме вазы, шириной 0,8-1,0мм (соплом 0,6 или 0,8). толщина вершины плафона (лежащей на столе) 1,2-1,4мм.
Моя версия полностью печатной Гувер-лампы, с дизайном подсмотренным как то на этом же ресурсе (если не ошибаюсь, делал её года 4 назад ещё). Задумка была сделать на 100% печатной, с сетевым ПБ внутри и дополнительным портом USB для зарядки. Таких ламп около 10ка работают по родне, много лет. По этому могу смело предложить для повторения. Начинку можете ставить любую, я платы делал сам (ЛУТом), под разные прошивки и функционал. ПБ было тоже 3 разных варианта (по наличию на Али. отличались только вставки для их установки). Для подгонки под Вашу электронику добавил файл STEP центральной колонны. На USB порт зарядки можно подать как питание 5В с встроенного БП, так и подходящий преобразователь для быстрой зарядки. Ножки были двух вариантов -декоративные на самоклейке из мебельных магазинов; -резиновые на винте М3 от корпусного оборудования (с работы, излишки)). Для установки последних используется шаблон (для сверления и нарезки резьбы), в комплекте.
Желательно всё кроме плафона) печать АБС, с учётом усадки! Заполнение от 30%, стенки в 4 периметра (соплом 0,4) желательны, всё без поддержек. Плафоны печатаю натуральным HIPS-ом (без красителей!). Можно взять и натуральный ABS, но он желтит в натуральном цвете. Прозрачные пластики не рекомендую, хотя всё на Ваше усмотрение. Плафон печатается вверх дном в режиме вазы, шириной 0,8-1,0мм (соплом 0,6 или 0,8). толщина вершины плафона (лежащей на столе) 1,2-1,4мм.
