3D-модель "Фрезерная платформа для бор машины фирмы Proxxon"
- Добавлено: 19.07.2026, 14:44
- Кол-во. файлов: 16
- Формат: .stl, stp
- Категория: Сделай сам
- Размер: 1,7 Мб.
- Добавил: Гость
- Скачано: 3
Модель для 3D-печати "Фрезерная платформа для бор машины фирмы Proxxon" Формат .stl

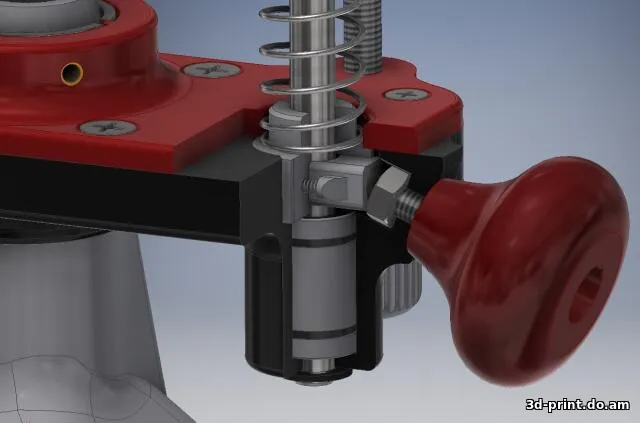

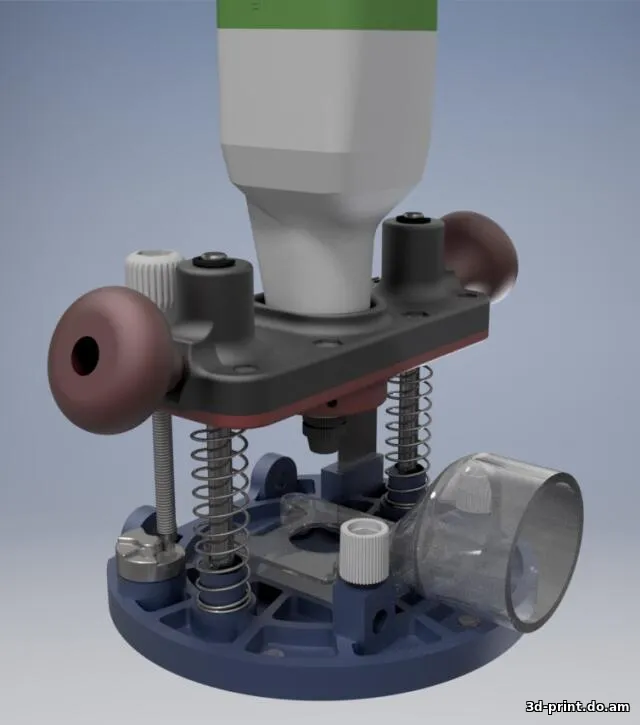

Фрезерная платформа для бор машины фирмы Proxxon. Замечания и пожелания приветствуются.
Некоторые детали изготавливаются либо доработкой, либо изготовлением из других материалов (можно и распечатать). Такие детали выложены в формате step. Направляющие делаются доработкой валов проточкой канавок для стопорных колец. Стрелка можно 1,5 мм алюминий. Подошва - скользящий листовой материал толщиной 2 мм (например нефольгированный текстолит). Цанга - желательно сталь. Шайба высот - металл (но требуется фрезеровка), но пожалуй пластик на некоторое время выдержит. Дополнительно Вам понадобится: - 2 шт. - вал диаметром 6 мм длиной 100 мм. - 2 шт. - линейный подшипник LM6UU - 6 шт. - стопорные кольца на диаметр 5 мм. - 2 шт. - пружина диаметр 14 мм длина 70 мм, диаметр проволоки 1 мм. - 1 шт. - пружина диаметр 5 мм длина 8 мм, диаметр проволоки 0,3 мм. (Для шайбы высот) - 5 шт. - пружина диаметр 1,8 мм длина 8 мм, диаметр проволоки 0,2 мм. (4 шт. для фиксаторов и 1 для шайбы высот) - 1 шт. - втулка резьбовая для пластика М2,5 OD4 L4мм. - 4 шт. - втулка резьбовая для пластика М3 OD4,5 L4,5мм. - 2 шт. - втулка резьбовая для пластика М4 OD6 L6мм. - 1 шт. - шарик диаметром 2 мм. - 2 шт. - винт с полукруглой головкой М2,5х3 - 1 шт. - винт с полукруглой головкой М2,5х8 - 1 шт. - винт с полукруглой головкой М2,5х12 - 5 шт. - винт потай М3х6 - 4 шт. - винт потай М3х12 - 4 шт. - винт с полукруглой головкой М3х10 - 1 шт. - винт с полукруглой головкой М3х20 - 4 шт. - винт потай М4х12 - 4 шт. - болт с шестигранной головкой М4х12 - 1 шт. - болт с шестигранной головкой М5х65 - 1 шт. - гайка М2,5 - 13 шт. - гайка М3 - 6 шт. - гайка М4 - 1 шт. - гайка М5 - 2 шт. - шайба плоская для М3 (внешний диаметр 7 мм) - 2 шт. - шайба плоская для М6 (внешний диаметр 13 мм) Для начала надо распечатать держатель и вставить в него 2 линейных подшипника. В модели указан точный размер под посадку, но принтер как всегда делает отступ. Надо будет увеличить посадочное место. Сборку узла держателя инструмента и фиксации на направляющей делаем как на рисунке 3. Таких у нас 2 места. Для этого понадобится распечатать 2 втулки и 2 фиксатора. в фиксаторы вкручиваем винт М2,5х3 с полукруглой головкой и вставляем в окно втулки, предварительно установив 2 пружинки диаметр 1,8 мм длина 8 мм. Втулка должна ступенькой быть вровень с держателем. В нижней пластине держателя при помощи паяльника с внутренней стороны необходимо установить резьбовые втулки для пластика М3. (рисунок 4) Перед установкой Нижней пластины держателя не забываем вложить Цангу, гайку на М2,5 для крепления Стрелки и гайку на М5 для болта высот. Данный узел критичен к перекосам и может зажимать, поэтому втулку надо внешние размеры подточить, чтобы она слегка болталась на держателе. Для крепления направляющей используем стопорные шайбы, снизу надо подложить плоскую шайбу М6. В ручки и М4 с накаткой вставляем соответствующие болты и фиксируем клее или герметиком.
Фрезерная платформа для бор машины фирмы Proxxon. Замечания и пожелания приветствуются.
Некоторые детали изготавливаются либо доработкой, либо изготовлением из других материалов (можно и распечатать). Такие детали выложены в формате step. Направляющие делаются доработкой валов проточкой канавок для стопорных колец. Стрелка можно 1,5 мм алюминий. Подошва - скользящий листовой материал толщиной 2 мм (например нефольгированный текстолит). Цанга - желательно сталь. Шайба высот - металл (но требуется фрезеровка), но пожалуй пластик на некоторое время выдержит. Дополнительно Вам понадобится: - 2 шт. - вал диаметром 6 мм длиной 100 мм. - 2 шт. - линейный подшипник LM6UU - 6 шт. - стопорные кольца на диаметр 5 мм. - 2 шт. - пружина диаметр 14 мм длина 70 мм, диаметр проволоки 1 мм. - 1 шт. - пружина диаметр 5 мм длина 8 мм, диаметр проволоки 0,3 мм. (Для шайбы высот) - 5 шт. - пружина диаметр 1,8 мм длина 8 мм, диаметр проволоки 0,2 мм. (4 шт. для фиксаторов и 1 для шайбы высот) - 1 шт. - втулка резьбовая для пластика М2,5 OD4 L4мм. - 4 шт. - втулка резьбовая для пластика М3 OD4,5 L4,5мм. - 2 шт. - втулка резьбовая для пластика М4 OD6 L6мм. - 1 шт. - шарик диаметром 2 мм. - 2 шт. - винт с полукруглой головкой М2,5х3 - 1 шт. - винт с полукруглой головкой М2,5х8 - 1 шт. - винт с полукруглой головкой М2,5х12 - 5 шт. - винт потай М3х6 - 4 шт. - винт потай М3х12 - 4 шт. - винт с полукруглой головкой М3х10 - 1 шт. - винт с полукруглой головкой М3х20 - 4 шт. - винт потай М4х12 - 4 шт. - болт с шестигранной головкой М4х12 - 1 шт. - болт с шестигранной головкой М5х65 - 1 шт. - гайка М2,5 - 13 шт. - гайка М3 - 6 шт. - гайка М4 - 1 шт. - гайка М5 - 2 шт. - шайба плоская для М3 (внешний диаметр 7 мм) - 2 шт. - шайба плоская для М6 (внешний диаметр 13 мм) Для начала надо распечатать держатель и вставить в него 2 линейных подшипника. В модели указан точный размер под посадку, но принтер как всегда делает отступ. Надо будет увеличить посадочное место. Сборку узла держателя инструмента и фиксации на направляющей делаем как на рисунке 3. Таких у нас 2 места. Для этого понадобится распечатать 2 втулки и 2 фиксатора. в фиксаторы вкручиваем винт М2,5х3 с полукруглой головкой и вставляем в окно втулки, предварительно установив 2 пружинки диаметр 1,8 мм длина 8 мм. Втулка должна ступенькой быть вровень с держателем. В нижней пластине держателя при помощи паяльника с внутренней стороны необходимо установить резьбовые втулки для пластика М3. (рисунок 4) Перед установкой Нижней пластины держателя не забываем вложить Цангу, гайку на М2,5 для крепления Стрелки и гайку на М5 для болта высот. Данный узел критичен к перекосам и может зажимать, поэтому втулку надо внешние размеры подточить, чтобы она слегка болталась на держателе. Для крепления направляющей используем стопорные шайбы, снизу надо подложить плоскую шайбу М6. В ручки и М4 с накаткой вставляем соответствующие болты и фиксируем клее или герметиком.
