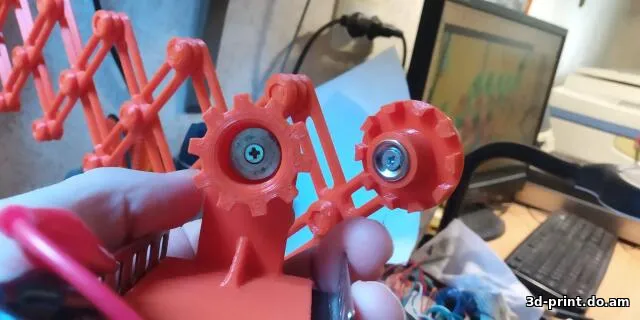

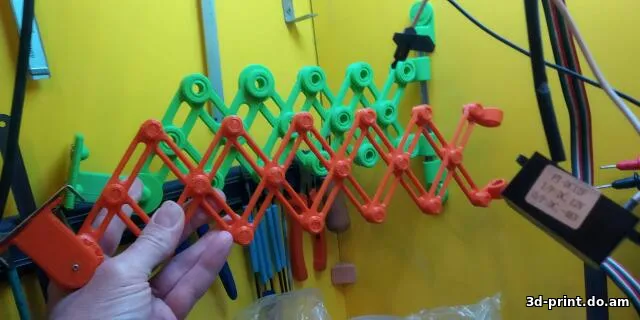

3D-модель "Ножничный кронштейн 2"
- Добавлено: 16.07.2026, 11:46
- Кол-во. файлов: 13
- Формат: .stl, SLDPRT
- Категория: Сделай сам
- Размер: 2,6 Мб.
- Добавил: Гость
- Скачано: 8
Модель для 3D-печати "Ножничный кронштейн 2" Формат .stl
Вам понадобится стержень или трубка диаметром 10 мм и длиной от 135 мм. Винты потай М3 х 8 мм – 2 шт. шайба широкая м5 – 1 шт, шайбы м3 2-4 шт.. Неодимовый магнит диаметром 12 мм толщиной 4 мм с отверстие под винт м4 – 1 шт. scissors_hole_3.STL & scissors_thread_3.STL = пара. Каждая пара дает 70-80 мм длинны при нормальном вытяжении и до 95 при макс. вытяжении. При вытяжении более 80 мм начинает сгибаться в сторону под тяжестью прибора. От стены до края стола (60см) мне достаточно 6 пар.
К каждой распечатанной резьбе печатаем одну гайку. Печатаем следующие количества; wallmount.STL & cap.STL X 2 scissors_thread_2.STL X 1 & nut.STL X 2 slider_hole.STL X 1 slider_thread.STL & nut.STL X 1 magnet_stand.STL X 1 Scissors_hole_end.STL X 1 scissors_hole_3.STL & scissors_thread_3.STL = пара X столько сколько вам требуется & nut.STL X 3 для каждой пары.
Вам понадобится стержень или трубка диаметром 10 мм и длиной от 135 мм. Винты потай М3 х 8 мм – 2 шт. шайба широкая м5 – 1 шт, шайбы м3 2-4 шт.. Неодимовый магнит диаметром 12 мм толщиной 4 мм с отверстие под винт м4 – 1 шт. scissors_hole_3.STL & scissors_thread_3.STL = пара. Каждая пара дает 70-80 мм длинны при нормальном вытяжении и до 95 при макс. вытяжении. При вытяжении более 80 мм начинает сгибаться в сторону под тяжестью прибора. От стены до края стола (60см) мне достаточно 6 пар.
К каждой распечатанной резьбе печатаем одну гайку. Печатаем следующие количества; wallmount.STL & cap.STL X 2 scissors_thread_2.STL X 1 & nut.STL X 2 slider_hole.STL X 1 slider_thread.STL & nut.STL X 1 magnet_stand.STL X 1 Scissors_hole_end.STL X 1 scissors_hole_3.STL & scissors_thread_3.STL = пара X столько сколько вам требуется & nut.STL X 3 для каждой пары.
