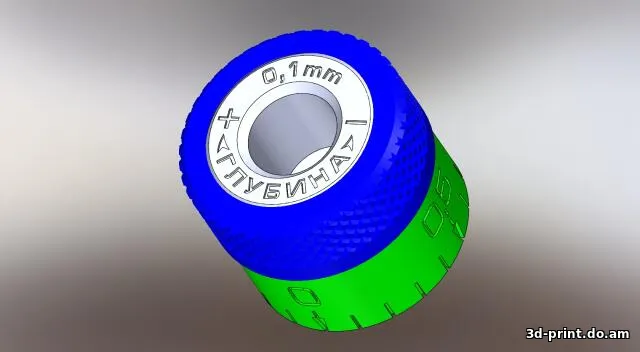

3D-модель "Ручка микролифта с вращающимся лимбом для фрезера Bosch POF 1200"
- Добавлено: 18.07.2026, 16:26
- Кол-во. файлов: 3
- Формат: .stl
- Категория: Сделай сам
- Размер: 2,8 Мб.
- Добавил: Гость
- Скачано: 9
Модель для 3D-печати "Ручка микролифта с вращающимся лимбом для фрезера Bosch POF 1200" Формат .stl
Представленная ручка микролифта для фрезера Bosch POF 1200 имеет вращающуюся шкалу (лимб) по аналогии с Bosch POF 1400. Цена деления: 0,1мм. В модели предусмотрен паз для вставки из металла толщиной 0,5 мм.
Материал: ABS. Сопло: 0,3мм. Высота слоя: 0,1мм. Толщина стенки: 1,8мм Заполнение: 30% Масштаб для ABS по X, Y: 101% Гайку и шкалу следует печатать без поддержек (сначала внутренние стенки). На втулке заблокировать поддержки на резьбе. Обдув: да (для закрытого принтера с точечным обдувом модели). Постобработка: шкала должна свободно и без люфтов вращаться на втулке при затянутой гайке. Сборка после обработки деталей: Вставьте прижимную пружинку (извлечена из пустой зажигалки) в отверстие на втулке. Поджав пружинку, установите шкалу на втулку (внутрь можно нанести немного силиконовой смазки). Шкала должна вращаться с небольшим усилием. Нанесите на среднюю часть резьбы гайки (на несколько витков) растворяющий пластик клей*. Наверните гайку на втулку. Спустя сутки установите ручку на фрезер. *Гайку можно зафиксировать и при помощи стопорного винта, просверлив в ней и втулке отверстие и нарезав резьбу. В этом случае ручка будет разборной. **Дизайн позаимствован у модели, выложенной на Thingiverse.
Представленная ручка микролифта для фрезера Bosch POF 1200 имеет вращающуюся шкалу (лимб) по аналогии с Bosch POF 1400. Цена деления: 0,1мм. В модели предусмотрен паз для вставки из металла толщиной 0,5 мм.
Материал: ABS. Сопло: 0,3мм. Высота слоя: 0,1мм. Толщина стенки: 1,8мм Заполнение: 30% Масштаб для ABS по X, Y: 101% Гайку и шкалу следует печатать без поддержек (сначала внутренние стенки). На втулке заблокировать поддержки на резьбе. Обдув: да (для закрытого принтера с точечным обдувом модели). Постобработка: шкала должна свободно и без люфтов вращаться на втулке при затянутой гайке. Сборка после обработки деталей: Вставьте прижимную пружинку (извлечена из пустой зажигалки) в отверстие на втулке. Поджав пружинку, установите шкалу на втулку (внутрь можно нанести немного силиконовой смазки). Шкала должна вращаться с небольшим усилием. Нанесите на среднюю часть резьбы гайки (на несколько витков) растворяющий пластик клей*. Наверните гайку на втулку. Спустя сутки установите ручку на фрезер. *Гайку можно зафиксировать и при помощи стопорного винта, просверлив в ней и втулке отверстие и нарезав резьбу. В этом случае ручка будет разборной. **Дизайн позаимствован у модели, выложенной на Thingiverse.
