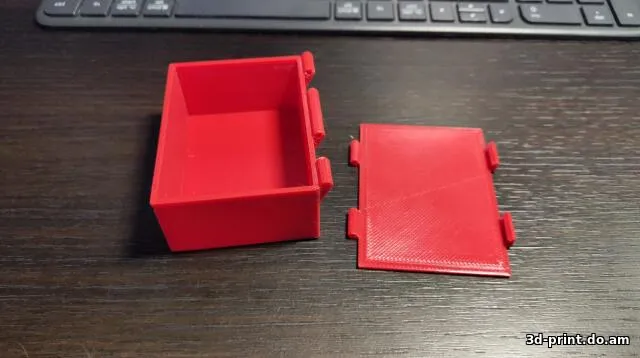

3D-модель "Универсальная изменяемая модель коробки"
- Добавлено: 19.07.2026, 12:15
- Кол-во. файлов: 8
- Формат: .stl, m3d
- Категория: Сделай сам
- Размер: 1,8 Мб.
- Добавил: Гость
- Скачано: 11
Модель для 3D-печати "Универсальная изменяемая модель коробки" Формат .stl
Модель создана в "КОМПАС-3D v22" с взаимосвязанными размерами, т.е. изменяем несколько ключевых размеров - остальное всё будет автоматически перерасчитано. Для оси петель предполагается использовать нитку филамента и заплавить её с двух сторон. Диаметр отверстий в петлях 2 мм, диаметр филамента 1,7 мм и с учетом погрешности печати вертикальных окружностей - нитка входит в отверстия достаточно плотно, без люфтов.
Для изменения размеров изменять следующие параметры: Коробка: 1. Размер основного эскиза дна (ш*г) - соответствует внутреннему размеру коробки. 2. Высота выдавливания второго эскиза (стенки коробки) - соответствует высоте внутреннего пространства коробки. Крышка: 3. Размер основного эскиза (ш*г) - соответствует внутреннему размеру коробки. Не рекомендуется менять толщину стенок, равную 2 мм (толщина стенок = толщине дна). Не рекомендуется уменьшать размеры коробки менее 10 мм.
Модель создана в "КОМПАС-3D v22" с взаимосвязанными размерами, т.е. изменяем несколько ключевых размеров - остальное всё будет автоматически перерасчитано. Для оси петель предполагается использовать нитку филамента и заплавить её с двух сторон. Диаметр отверстий в петлях 2 мм, диаметр филамента 1,7 мм и с учетом погрешности печати вертикальных окружностей - нитка входит в отверстия достаточно плотно, без люфтов.
Для изменения размеров изменять следующие параметры: Коробка: 1. Размер основного эскиза дна (ш*г) - соответствует внутреннему размеру коробки. 2. Высота выдавливания второго эскиза (стенки коробки) - соответствует высоте внутреннего пространства коробки. Крышка: 3. Размер основного эскиза (ш*г) - соответствует внутреннему размеру коробки. Не рекомендуется менять толщину стенок, равную 2 мм (толщина стенок = толщине дна). Не рекомендуется уменьшать размеры коробки менее 10 мм.
