📌 Что такое 3D-ручка: описание, устройство и применение

3D-ручка — это компактное ручное устройство, которое работает по принципу FDM-печати, но не требует ни компьютера, ни цифровых моделей. Вместо этого пользователь сам "рисует" объёмные формы расплавленным пластиком, словно держит в руках миниатюрный 3D-принтер. Конструкция и логика работы 3D-ручек отчасти напоминают термоклеевые пистолеты, только вместо клея используется пластиковая нить, аналогичная той, что применяется в 3D-принтерах.

🧪 История появления

Первой серийной 3D-ручкой стала 3Doodler, созданная американской компанией WobbleWorks. Проект был запущен на платформе Kickstarter, где разработчики планировали собрать $30 000, но интерес публики оказался настолько высоким, что удалось привлечь более 2 миллионов долларов.

Успех 3Doodler вдохновил множество аналогичных разработок. Среди них как прямые аналоги, например 3DYAYA или SwissPen, так и более оригинальные решения — Dim3W и LIX. Хотя принцип работы у всех одинаков, каждая модель отличается своими конструктивными особенностями и набором функций.

⚙ Устройство и принцип работы

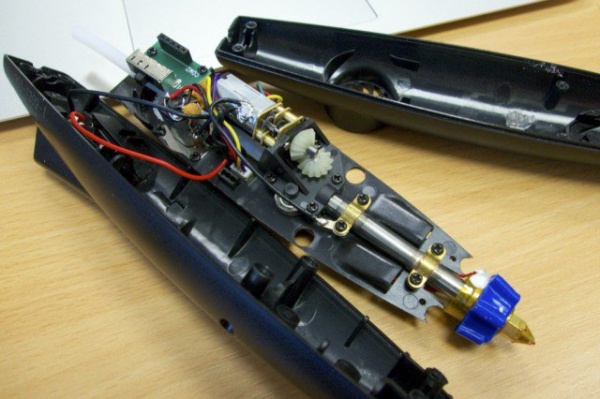

В основе любой 3D-ручки — экструдер, который подаёт и плавит пластиковую нить. Пользователь управляет процессом вручную, выполняя роль ЧПУ.

Основные элементы конструкции:

Сопло — точка выхода расплавленного пластика
Протягивающий механизм — подаёт нить
Нагреватель — расплавляет пластик
Вентилятор — охлаждает ручку и зону печати
Микроконтроллер — управляет нагревом, подачей, охлаждением

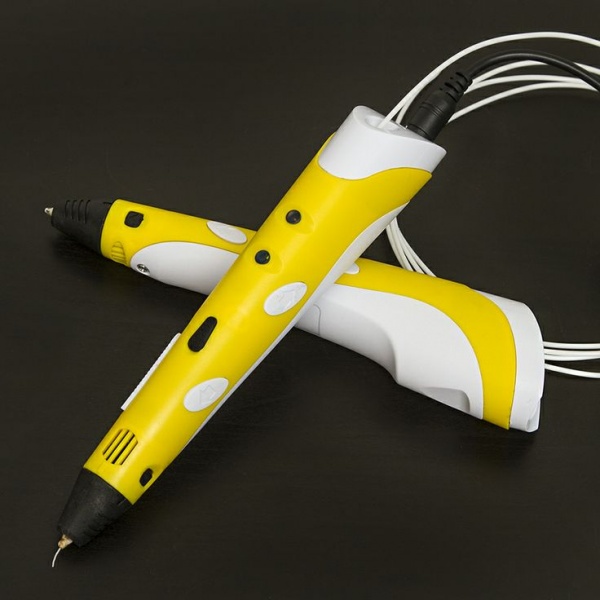

Устройства работают от стандартного блока питания 12 В. В большинстве моделей предусмотрен регулятор скорости подачи и функция реверса для быстрой смены пластика.

🧵 Совместимые материалы

Большинство моделей используют ABS и PLA — два самых популярных пластика в FDM-печати. Некоторые устройства теоретически совместимы и с другими материалами, такими как нейлон или поликарбонат, но отсутствие точной настройки температуры ограничивает их использование.

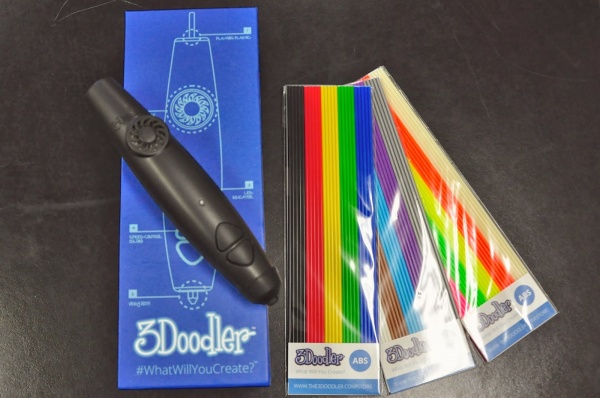

3D-ручки работают с нитями диаметром 1,75 мм или 3 мм, чаще всего поставляемыми не в катушках, а в нарезанном виде.

🎨 Применение: от творчества до ремонта

✏️ Творческое рисование

3D-ручки позволяют создавать объёмные рисунки «в воздухе». Это открывает новые возможности для художников, дизайнеров, моделистов. Однако стоит помнить, что требуется навык — любая дрожь руки влияет на точность построения.

Чтобы повысить точность, часто используют шаблоны на бумаге, по которым прорисовываются части конструкции. После — они склеиваются между собой.

🛠 Ремонт

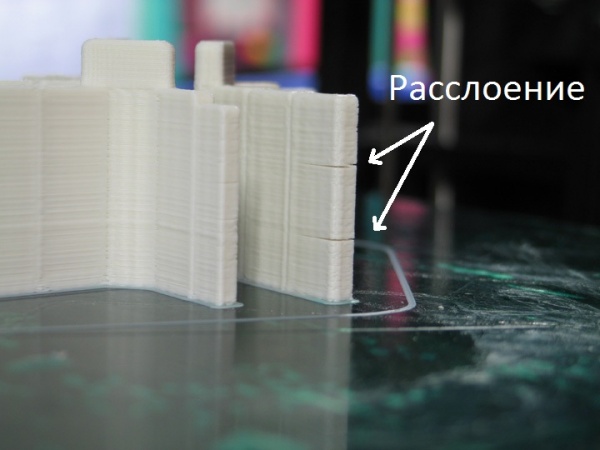

Изначально 3D-ручки разрабатывались как ремонтный инструмент. Например, ABS-пластик, склонный к усадке и трещинам при охлаждении, можно легко восстановить вручную. Трещины заполняются свежим пластиком, а при необходимости — обрабатываются ацетоном, который смягчает поверхность для лучшего сцепления.

Также можно ремонтировать бытовые изделия, если они выполнены из термопластичных материалов.

🧬 3D-ручки в медицине: BioPen

BioPen — это медицинская версия 3D-ручки, созданная для регенерации костной и хрящевой ткани. Разработка принадлежит австралийским учёным (ASEC) и позволяет врачам «рисовать» слои живых клеток, смешанных с питательными биополимерами, прямо во время операции. Это открывает перспективы в области регенеративной медицины и точного восстановления тканей.

🌟 Следующий шаг — фотополимерные 3D-ручки

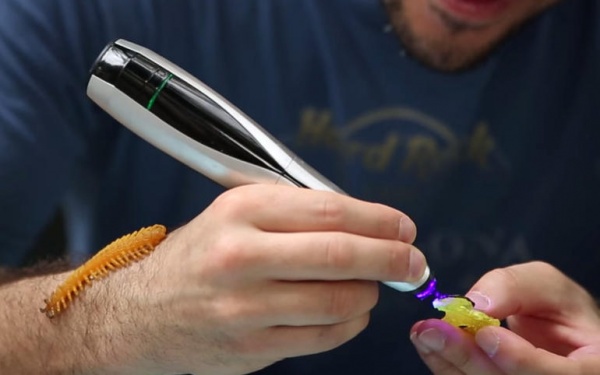

Проект CreoPop стал инновацией, объединив ручной формат с технологией фотополимерной печати. Вместо пластиковой нити здесь используется жидкая смола, которая отверждается УФ-светом прямо на выходе. Такие ручки:

безопаснее (нет горячих элементов),
предлагают больший выбор свойств материала — жёсткие, гибкие, магнитные и др.,
но при этом требуют более дорогих расходников.

📊 Вывод

3D-ручка — это универсальный и доступный инструмент, который позволяет:

творить в объёме;
ремонтировать модели и бытовые изделия;
экспериментировать с формами и цветом;
использовать в медицине и образовании.

Хоть точность уступает 3D-принтерам, 3D-ручка остаётся уникальным способом создавать физические объекты вручную, и с каждым годом её потенциал растёт.
