Пошаговая сборка 3D-принтера Ultimaker. Часть 3.

Продолжаем писать инструкцию по сборке 3D-принтера своими руками, часть третья из намеченных пяти:



1. Вводный. Приобретение всего необходимого. 2. Сборка принтера. Часть первая. Корпус и механика. 3. Сборка принтера. Часть вторая. Электроника.



4. Прошивка и настройка принтера – Marlin.



5. Прошивка и настройка принтера - Repetier-Firmware.

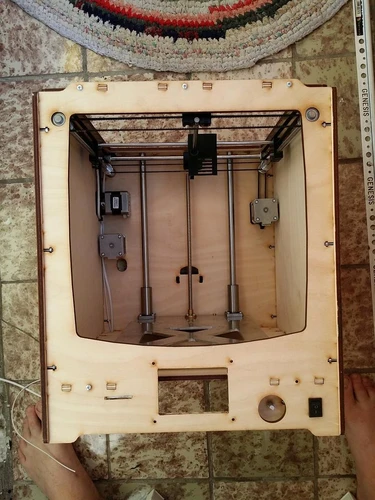

В прошлый раз мы с Вами закончили на практически полностью собранном принтере с точки зрения механики:

Продолжаем, наполняем наш принтер электронной начинкой:



1. Необходимо, но не обязательно, переделать RAMPS 1.4:



Переделка RAMPS необходима для того что бы стол грелся быстро и избежать использование реле, а так же исключить разъем питания, вместо него припаяться напрямую к плате. Этот пункт можно пропустить.



Нам потребуется:



1. Плата RAMPS 1.4 была в составе набора 2. Транзистор 3. Радиатор для транзистора 4. Термопаста.



5. винт М3*5



6. джамперы.

Выпаиваем транзистор:

Выпаиваем разъем:

Получаем :

Устанавливаем джамперы:

вот так:

Прикручиваем радиатор к к транзисторы, предварительно намазав место соединения термопастой:

Получаем:

Припаиваем новый транзистор на старое место:

2. Установка драйверов шаговых двигателей и радиаторов:



Нам потребуется:



1. Драйвера шаговых двигателей - 4 шт из набора.



2. Радиаторы на самоклейке или термоклей - 4 шт



3. RAMPS 1.4

Устанавливаем драйвера шаговых двигателей, обратите внимание на правильное положение подстроечного резистора, картинку взял у соседей:

В нашем случае А4988:

И приклеиваем радиаторы на самоклейку или термоклей, говорят что термопаста тоже нормально клеит:

3. Установка Arduino Mega 2560 в корпус:



Нам потребуется:



1. Arduino Mega 2560 из набора.



2. Винты М3.



3. Гайки М3.



Я использую вот такие муфты латунные, можно вытащить из системных блоков или другой техники, но вовсе не обязательно, можно просто винты и гайки.

в корпус вкралась ошибка, отверстия под Arduino сверлим по месту:

Получаем вот так:

Сверху соблюдая все разъемы устанавливаем RAMPS:

4. Приступаем к сборке стола:



Нам потребуется:



1. нагревательный элемент MK2B 2. два провода сечением 2,5 кв.мм. длинной по 1-1,2 м.

Смотрим что пишут на самом нагревательном элементе, для 12В нужно минус подать на контакты 2 и 3 и плюс на контакт 1:

Так же был отличный лафхак от Александра.

Обратите внимание что на нагревательном элементе есть две разных стороны, сторона с которой располагается дорожка и гладкая сторон, рекомендую использовать ее дорожкой вверх к стеклу, а провода паять к гладкой стороне.



Припаиваем и получаем:

Следующий этап установка зажимов для стекла и винтов для калибровки стола:



Нам потребуется:



1. Нагревательный элемент MK2B



2. прижимы для стекла 3. Винты М3*30



4. Винты М3*6



5. Гайки самоконтрящие М3



6. Стекло.

Винты М3*30 ставим по двум передним углам и в середине между контактами, на передние два надеваем прижимы для стекла и затягиваем гайками. По двум оставшимся углам ставим оставшиеся два прижима на м3*6 и гайки.

Устанавливаем стекло и термистор стола:

Установка стола на место:



Нам потребуется:



1. Собственно сам стол.



2. Пружины от ВАЗа.



3. Гайки для регулировки уровня стола.

Собираем:

и получаем:

Видео по первым 4 пунктам:

5. Установка экрана:



Нам потребуется:



1. Экран 2. Винты М3*16



3. Гайки М3



4. Гайки М3 самоконтрящиеся - 4 шт

Собираем:

И получаем:

6. Установка кардридера:



Нам потребуется:



1. Кардридер.



2. Винты М2,5*20 - 2шт



3. Гайки М2.5 - 4шт



Я использую муфты из ситемных блоков, но они идут М3 и тогда отверстия в кардридере надо немного рассверлить.

Собираем и получаем:

7. Установка Блока питания:



Нам потребуется:



1. Блок питания



2. Винты М3*10 - 2шт

Рекомендую:



1. разобрать и смазать вентилятор блок питания, капля силиконового масла под наклейку:

2. Проверить что блок питания переключен в режим 220В (сбоку наклейка с отверстием).

Видео этой части:

Собираем и получаем:

8. Установка вентилятора охлаждения Arduino и RAMPS:



Нам потребуется:



1. Вентилятор.



2. Винты М3*35



2. Гайки М3.

Собираем и получаем:

9 Окультуриваем провода:



Нам птребуется:



1. Гофра и /или гибкая оплетка для проводов.

Провода стола (нагрев и термистор) убираем тоже в гибкую оплетку.

10. Сборка печатной головы:



Нам потребуется:



1. Печатная голова



Или обычный е3д версии 6 или 5

Или вулкан е3д в6 или 5

2. Термобарьер



3. Радиатор Е3Д версии 5 или 6

А вот после этого у меня сел фотографический аппарат, а т. к. я на даче, а зарядное устройство дома, фотографировать не получилось, с телефона фотографии низкого качества получаются.



Видео тоже закончилось примерно там же:

И так что же я сделал? но не сфотографировал и либо начну следующий пост с этих фотографий либо сделаю дополнение к этому посту:



1. Собрал Е3Д согласно инструкции от них же 2. Проложил 4 провода длинной 1,5 м сечением 0,22 кв.мм. от печатной головы. Охлаждение печатной головы и печатаемой модели.



3. Провода керамического нагревателя, термистора стола, охалждения детали и печатной головы заправил в гибкую оплетку.



4. Фторопластовую трубку (боуден) длинной 70 см проложил от печатной головы экструдеру.



5. окультурил изолентой соеденив провода в оплетке и боуден трубку.



6. по чертежу (печатаем со 100% масштабом) вырезаем из алюминиевой банки экран, сгибаем и приклеиваем к обдуву печатаемой модели.



7. Припаиваем вентилятор обдува печатной головы к одной паре проводов, кот второй паре припаиваем два вентилятора охлаждения детали, и прикручиваем из обдуву детали. Вентиляторы смазываем иначе будут шуметь.



Что не успел сделать из запланированного в этой части, но обязательно сделаю - это проводка, начну следующий пост или выпушу дополнение к этому.
