Пошаговая сборка 3D-принтера Ultimaker. Часть 3.2.

Забегая вперед скажу, что строительство принтера я завершил, и он уже печатает.

Все материалы отсняты и остается только писать.

Вот небольшое видео первой печати этого принтера:

Завершаю 3 часть эпопеи сборки Ultimakera и так же напомню наш намеченный план:

1. Вводный. Приобретение всего необходимого. 2. Сборка принтера. Часть первая. Корпус и механика. 3. Сборка принтера. Часть вторая. Электроника. 3.1. Дополнительные фотографии. 3.2. Подключение электроники

4. Прошивка и настройка принтера – Marlin.

5. Прошивка и настройка принтера - Repetier-Firmware.

Сегодня мы с вами завершим подключать всю электронику принтера, что бы было можно перейти к прошивке и настройке принтера:

И так поехали:

1. Подключаем кардридер:

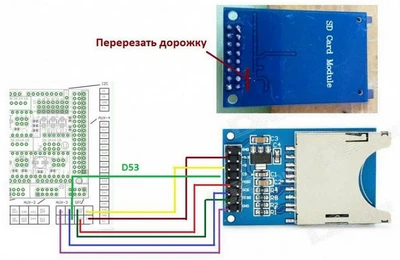

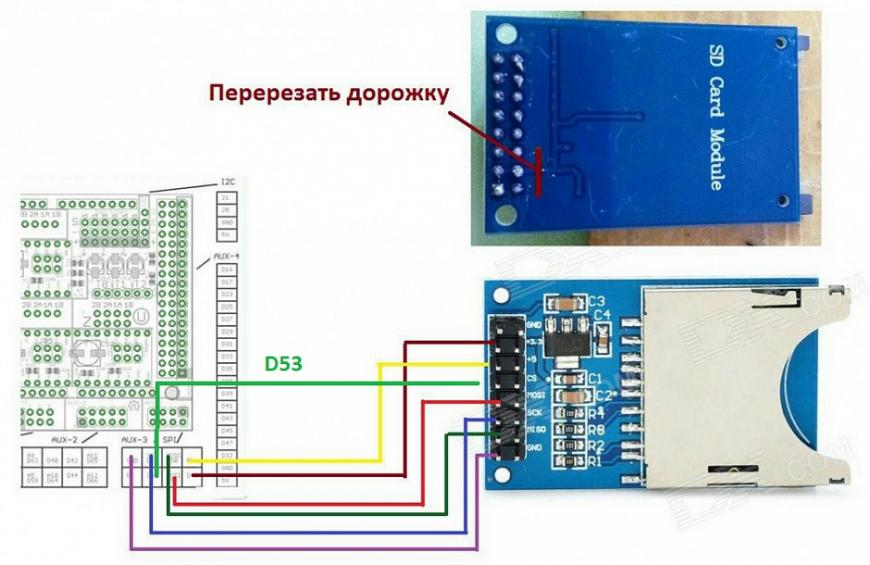

Вот самая понятная схема подключения взятая из группы ZAV принтера.

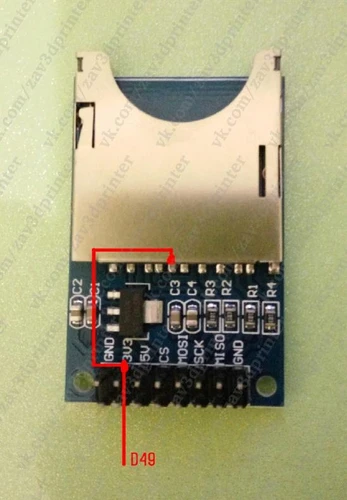

Так же нужно сделать еще перемычку, на схеме не отмечена, информация взята там же:

Вот что получилось у меня - Перерезал дорожку:

Припаял перемычку

Припаял 7 проводов:

Подключил к РАМПС:

2. Подключение экрана:

Схема взял там же:

Нужно припаять диод 100 Ом:

Припаять перемычки:

Припаять провода:

И воткнуть все это дело в РАМПС, забегая вперед контакт GND от энкодера я объединил с GND от экрана:

3. Подключаем энкодер:

Схема - взял там же:

И все это дело в РАМПС:

На этом самое сложно закончилось, вот что у нас получилось:

4. Подключаем подсветку:

один из контактов светодиодной ленты подключаем к контакту выключателя, ко второму контакту выключателя и второму контакту светодиодной ленты присоединяем провода сечением 0,22 кв.мм будет достаточно, длинной см 20-25.

Провода от вентилятора охлаждения РАМПС, подсветки и охлаждения радиатора печатной головы объединяем, соблюдая полярность:

И подключаем к блоку питания:

5. Подключение разъема питания к блоку питания. На блоке питания и на разъеме питания все контакты подписаны. Необходимо в сотвествии с этим подписями подключить их друг к другу, при этом контакт L необходимо пропустить через выключатель и предохранитель, т.е. контакт от L пермычкой кидаем на выключатель, а от второго контакта выключателя уже на блок питания:

Не забываем поставить предохранитель!!!



6. Подключение всего остального к РАМПС:

Следующая схема думаю большинству хорошо известна:

Единственное отличие от нашей схемы, это то что на оси Z у нас один двигатель.

6.1. Соблюдая полярность подключаем провода сечением 2,5 кв.мм. подключаем РАМПС к блоку питания:

Провода у РАМПС у меня припаяны снизу:

6.2. Нагреватель печатной головы подключаем к РАМПС:

6.3. Нагреваемый стол подключаем к РАМПС:

6.4. Обдув печатной зоны подключаем к РАМПС:

6.5. Двигатель Оси X:

Обратите внимание, что у шаговых двигателей есть 2 пары проводов (две обмотки):

Все они легко прозваниваются мультиметром, или если пару замкнуть друг с другом, то двигатель крутится тяжелее чем обычно.

В моем случае по цветам:

A - зеленый и красный (у меня для запоминания ассоциировался с флагом Португалии).

B - желтый и синий (а этот ассоциировался с флагом Украины).

Как правило цвета у вас тоже совпадут, но проверить необходимо.

В разъем ставим цвета в следующем порядке зеленый-красный-синий-желтый и это для всех двигателей.

6.5. Двигатель оси Y:

6.6. Двигатель оси Z:

6.7. Двигатель экструдера:

6.8. Термистор печатной головы:

6.9. Термистор стола:

6.10. Концевые выключатели:

В нашем случае используется:

Z - max

Y - max

X- min

Получилась вот такая 'петрушка'

Вид на РАМПС:

Общий вид на электронику:

На это на сегодня все. После этого если все собрано правильно!!! при включении принтера у вас должен загореться экран, и закрутиться 3 вентилятора (в блоке питания, обдув Рампс и обдув радиатора печатной головы).

Я уже приступил к написанию главы про прошивку, постараюсь выпустить ее в ближайшее время.
