Масочная стереолитография (SGC)

Технология SGC: масочная стереолитография

Масочная стереолитография (SGC) — это один из методов аддитивного производства, схожий по принципу действия с технологией цифровой светодиодной проекции (DLP). Метод был разработан израильской компанией Cubital Ltd в 1986 году. Несмотря на то, что сама компания прекратила своё существование, права на интеллектуальную собственность были переданы фирме Objet Geometries Ltd, которая в 2012 году объединилась с Stratasys. Альтернативное название этой технологии, применяемое на устройствах от конкурирующей компании 3D Systems, — Film Transfer Imaging (FTI).

Принцип работы

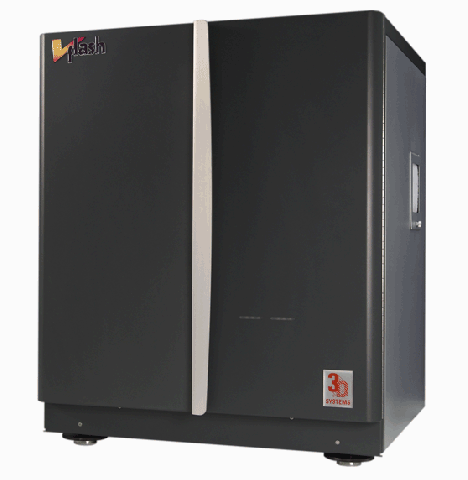

Принтер FTI 3D Systems V-Flash FTI 230

В основе метода лежит пошаговое нанесение слоев фотополимерной смолы, каждый из которых облучается ультрафиолетовым светом через маску, соответствующую геометрии текущего слоя. При воздействии света происходит затвердевание смолы в нужных участках. После полимеризации излишки материала удаляются, а оставшиеся пустоты заполняются плавким воском. При необходимости возможно механическое сглаживание поверхности, после чего процесс повторяется для следующего слоя. После завершения построения восковые заполнители удаляются термически, оставляя готовую модель, не требующую финального УФ-отверждения.

Используемые материалы

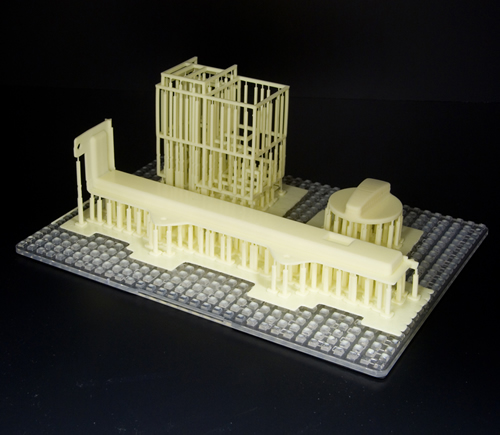

Пример модели, созданной на принтере V-Flash FTI 230

Технология применяет фотополимерные смолы в качестве расходного материала. Выбор подходящего полимера важен: он должен быть не только совместим с методом полимеризации, но и обладать нужными физическими свойствами в случае последующей обработки. Наиболее часто используются материалы, по характеристикам схожие с ABS-пластиком — прочные и умеренно вязкие.

Преимущества и ограничения

Одним из ключевых плюсов SGC является отсутствие необходимости в печати поддержек, что отличает её от других технологий стереолитографии, таких как SLA или DLP. Благодаря послойной механической обработке достигается высокая точность не только по горизонтали, но и по вертикальной оси. Кроме того, технология демонстрирует высокую скорость за счёт одновременной полимеризации всего слоя.

Однако у метода есть и минусы. Он отличается высоким уровнем шума, значительным количеством отходов и, как следствие, повышенной стоимостью печати. Оборудование также отличается сложностью и дороговизной. В последние годы технология SGC практически вышла из обихода, а её модификация под названием FTI с внедрением цифровых проекторов стала по сути аналогом DLP-печати.
